雷射聚焦鏡

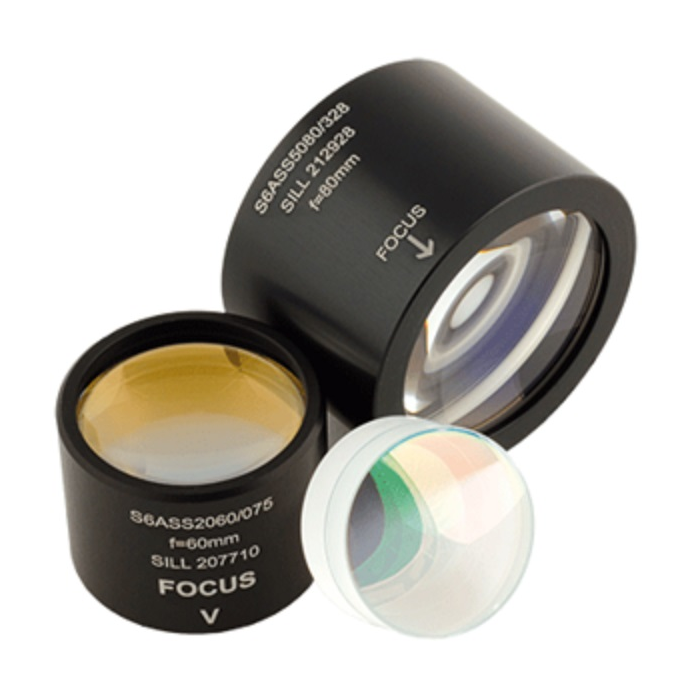

多片式雷射聚焦鏡

多片式透鏡校正像差,可達到繞射極限尺寸之焦點,並達到更高的損傷閾值

Model Design
Wavelength
EFL Material Outside
Dia.
CA Housing
Length
WD number
of
lenses
S6ASS0030/126 1064 50.1 glass 35.0 23.5 34.0 27.4 3
S6ASS0063/126 1064 40.1 glass 23.0 21.0 14.0 30.4 2
S6ASS0064/126 1064 60.0 glass 28.0 26.0 22.5 54.6 2
S6ASS0065/126 1064 40.0 glass 28.0 26.0 22.5 31.6 3
S6ASS0066/126 1064 162.2 glass 41.0 35.0 22.0 153.3 2
S6ASS0074/126 1064 60.0 glass 23.0 21.0 14.0 53.7 2
S6ASS0078/126 1064 85.3 glass 28.0 25.5 22.5 79.9 2
S6ASS0098/126 1064 121.6 glass 41.0 35.0 24.0 110.8 3
S6ASS0115/121 532 89.4 glass 41.0 35.0 32.0 88.7 3
S6ASS0115/126 1064 90.0 glass 41.0 35.0 32.0 89.1 3
S6ASS0159/126 1064 56.0 glass 41.0 35.0 26.5 42.7 3
S6ASS0177/121 532 76.6 glass 41.0 35.0 24.0 64.0 3
S6ASS0177/126 1064 76.7 glass 41.0 35.0 24.0 64.2 3
S6ASS0311/126 1064 70.9 glass 28.0 26.0 22.5 65.4 2
S6ASS1030/121 532 29.8 glass 20.0 14.0 11.0 25.0 2
S6ASS1030/126 1064 30.0 glass 20.0 14.0 11.0 25.1 2
S6ASS1035/126 1064 35.0 glass 20.0 16.0 11.0 30.8 2
S6ASS1093/328 1030 - 1090 100.6 fs 48.0 42.0 22.0 86.1 2
S6ASS2020/075 355 25.4 fs 25.0 12.5 17.0 17.9 3
S6ASS2020/199 266 24.0 fs 25.0 12.5 17.0 17.1 3
S6ASS2020/292 515 - 545 24.5 fs 25.0 12.5 13.5 19.3 3
S6ASS2020/328 1030 - 1090 25.1 fs 25.0 12.5 13.5 19.8 3
S6ASS2060/075 355 60.0 fs 40.0 34.0 30.0 46.5 3
S6ASS2060/199 266 57.3 fs 40.0 34.0 30.0 43.9 3
S6ASS2060/292 515 - 545 62.4 fs 40.0 34.0 32.0 47.9 3
S6ASS2060/328 1030 - 1090 63.9 fs 40.0 34.0 32.0 49.3 3
S6ASS2250/328 1030 - 1090 249.8 fs 54.0 50.0 20.0 247.5 2
S6ASS2550/075 355 48.2 fs 30.0 23.0 20.0 43.5 2
S6ASS2550/199 266 44.3 fs 30.0 23.0 20.0 40.4 2
S6ASS2550/292 515 - 545 49.3 fs 30.0 23.0 20.0 45.7 2
S6ASS2550/328 1030 - 1090 49.7 fs 30.0 23.0 20.0 48.4 2
S6ASS2560/292 515 - 545 58.4 fs 30.0 23.0 24.5 51.8 2
S6ASS2560/328 1030 - 1090 59.9 fs 30.0 23.0 22.5 57.5 2
S6ASS5060/126 1064 59.9 glass 54.0 48.0 36.0 42.5 3
S6ASS5080/328 1030 - 1090 79.6 fs 54.0 48.0 36.0 60.2 3
S6ASS5120/075 355 114.4 fs 48.0 40.0 20.0 104.4 2
S6ASS5120/199 266 109.0 fs 48.0 40.0 20.0 99.1 2
S6ASS5120/328 1030 - 1090 128.7 fs 48.0 40.0 20.0 110.8 2
S6ASS5151/328 1030 - 1090 148.9 fs 54.0 48.0 43.0 152.3 2
S6ASS5152/328 1030 - 1090 153.4 fs 75.0 68.0 34.0 129.2 2
S6ASS5185/075 355 86.4 fs 40.0 31.0 15.0 77.6 2
S6ASS5185/199 266 81.9 fs 40.0 35.0 15.0 73.4 2
S6ASS5201/328 1030 - 1090 200.1 fs 75.0 68.0 23.0 186.2 2
S6ASS5300/292 515 - 545 99.7 fs 41.0 20.0 16.0 86.7 3
S6ASS5320/121 532 114.5 glass 41.0 31.0 15.5 105.8 2
S6ASS5340/121 532 88.9 glass 41.0 31.0 21.8 64.4 2
S6ASS5370/292 515 - 545 174.5 fs 41.0 35.0 24.0 174.1 2
S6ASS6001/121 532 76.1 glass 54.0 48.0 36.0 63.9 3
S6ASS6001/126 1064 78.9 glass 54.0 48.0 36.0 67.0 3
S6ASS6101/328 1030 - 1090 100.6 fs 56.0 50.0 22.5 86.3 2
S6ASS6151/292 515 - 545 146.3 fs 56.0 50.0 20.0 135.0 2
S6ASS6200/292 515 - 545 196.1 fs 54.0 48.0 15.0 188.5 2
S6ASS6200/328 1030 - 1090 200.9 fs 54.0 48.0 15.0 193.2 2
