非球面鏡也可在焦點附近產生一個頂部均勻而邊緣陡峭的平頂光斑(Top-Hat),在一些加工上有特別的助益。

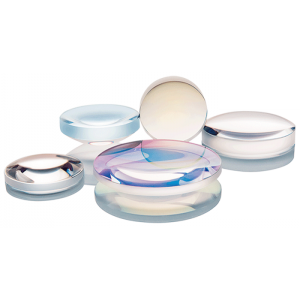

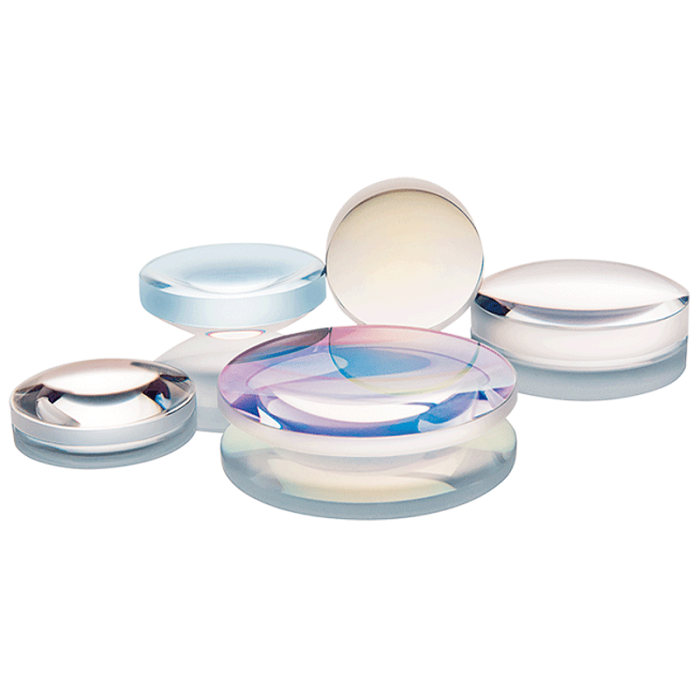

Unmounted Type | ||||||
Model | Wavelength | EFL | OD | CA | Tc | WD |
S1ADX0220/328 | 1030 - 1090 | 20.0 | 25.0 | 22.5 | 13.2 | 13.3 |
S1ADX0230/328 | 1030 - 1090 | 30.0 | 30.0 | 27.0 | 16.0 | 20.9 |
S1ADX0240/328 | 1030 - 1090 | 40.0 | 30.0 | 27.0 | 15.0 | 31.3 |
S1ADX0250/328 | 1030 - 1090 | 50.0 | 30.0 | 27.0 | 13.7 | 42.1 |
S1ADX0260/328 | 1030 - 1090 | 60.0 | 30.0 | 27.0 | 11.3 | 53.5 |
S1ADX0310/328 | 1030 - 1090 | 100.0 | 38.1 | 34.3 | 11.0 | 93.7 |
S1ADX0311/328 | 1030 - 1090 | 100.0 | 30.0 | 27.0 | 11.0 | 93.7 |
S1ADX0312/328 | 1030 - 1090 | 120.0 | 38.1 | 34.3 | 10.3 | 114.0 |
S1ADX0313/328 | 1030 - 1090 | 120.0 | 30.0 | 27.0 | 10.3 | 114.0 |
S1ADX0315/328 | 1030 - 1090 | 150.0 | 38.1 | 34.3 | 9.6 | 144.4 |
S1ADX0316/328 | 1030 - 1090 | 150.0 | 30.0 | 27.0 | 9.6 | 144.4 |
S1ADX0320/328 | 1030 - 1090 | 200.0 | 38.1 | 34.3 | 8.9 | 194.8 |
S1ADX0325/328 | 1030 - 1090 | 250.1 | 38.1 | 34.3 | 8.9 | 245.2 |
S1ADX0330/328 | 1030 - 1090 | 300.0 | 30.0 | 34.3 | 9.0 | 294.7 |
S1ADX0370/328 | 1030 - 1090 | 71.8 | 38.1 | 34.3 | 11.0 | 63.6 |
S1ADX0380/328 | 1030 - 1090 | 80.0 | 38.1 | 34.3 | 12.0 | 73.1 |
S1ADX0381/328 | 1030 - 1090 | 80.0 | 30.0 | 27.0 | 12.0 | 73.1 |
S1ADX0510/328 | 1030 - 1090 | 100.0 | 52.0 | 46.8 | 17.5 | 89.8 |
S1ADX0512/328 | 1030 - 1090 | 120.0 | 52.0 | 46.8 | 18.0 | 109.6 |
S1ADX0515/328 | 1030 - 1090 | 150.0 | 52.0 | 46.8 | 11.0 | 143.5 |
S1ADX0520/328 | 1030 - 1090 | 200.1 | 52.0 | 46.8 | 8.7 | 195.0 |
S1ADX0530/328 | 1030 - 1090 | 300.0 | 52.0 | 47.0 | 9.0 | 294.6 |
S1ADX0540/328 | 1030 - 1090 | 400.0 | 52.0 | 48.0 | 8.5 | 395.2 |
S1ADX0580/328 | 1030 - 1090 | 80.9 | 52.0 | 46.8 | 17.8 | 70.4 |
S1ADX4350/373 | 420 - 480 | 50.0 | 38.1 | 34.3 | 14.0 | 41.8 |
S1ADX4360/373 | 420 - 480 | 60.0 | 38.1 | 34.3 | 12.0 | 52.9 |
S1ADX4370/373 | 420 - 480 | 70.0 | 38.1 | 34.3 | 11.0 | 63.5 |
S1ADX4380/373 | 420 - 480 | 80.0 | 38.1 | 34.3 | 10.0 | 74.1 |

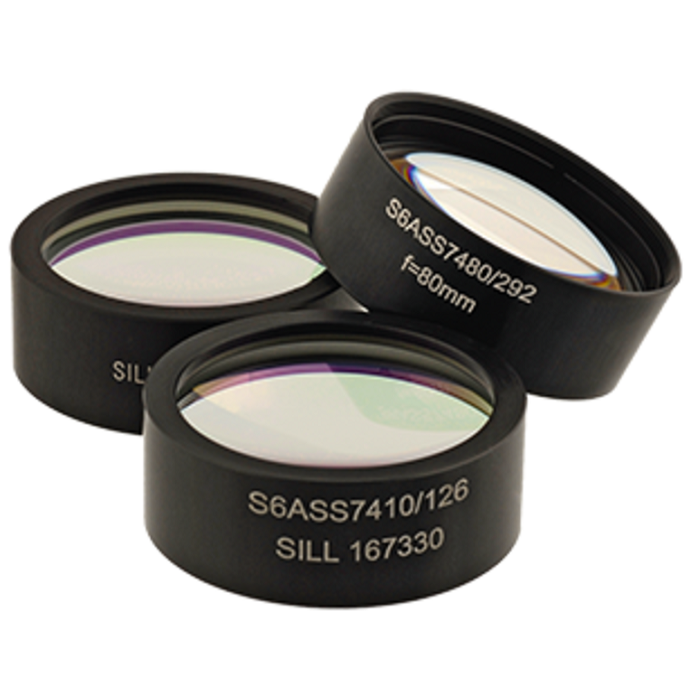

Mounted Type: |
||||||
Model | Wavelength | FL | OD | CA | Thickness | WD |
S6ASS7410/328 | 1030 - 1090 | 100.0 | 41.0 | 37.0 | 15.0 | 91.7 |
S6ASS7412/328 | 1030 - 1090 | 120.0 | 41.0 | 37.0 | 15.0 | 111.9 |
S6ASS7415/328 | 1030 - 1090 | 150.0 | 41.0 | 37.0 | 15.0 | 142.2 |
S6ASS7420/328 | 1030 - 1090 | 200.0 | 41.0 | 37.0 | 15.0 | 192.5 |
S6ASS7425/328 | 1030 - 1090 | 250.1 | 41.0 | 37.0 | 15.0 | 242.0 |
S6ASS7480/328 | 1030 - 1090 | 80.0 | 41.0 | 37.0 | 15.0 | 71.3 |
S6ASS7510/328 | 1030 - 1090 | 100.0 | 56.0 | 50.0 | 20.0 | 89.0 |
S6ASS7512/328 | 1030 - 1090 | 120.0 | 56.0 | 50.0 | 20.0 | 108.6 |
S6ASS7515/328 | 1030 - 1090 | 150.0 | 56.0 | 50.0 | 20.0 | 142.2 |
S6ASS7520/328 | 1030 - 1090 | 200.1 | 56.0 | 50.0 | 20.0 | 193.5 |
S6ASS7540/328 | 1030 - 1090 | 400.0 | 56.0 | 50.0 | 18.3 | 393.5 |
S6ASS7580/328 | 1030 - 1090 | 80.9 | 56.0 | 50.0 | 20.0 | 70.0 |
S6ASS8411/328 | 1030 - 1090 | 100.0 | 36.0 | 28.0 | 20.5 | 90.0 |
S6ASS8413/328 | 1030 - 1090 | 120.0 | 36.0 | 28.0 | 20.5 | 110.3 |
S6ASS8416/328 | 1030 - 1090 | 150.0 | 36.0 | 28.0 | 20.5 | 140.6 |
S6ASS8420/328 | 1030 - 1090 | 20.0 | 36.0 | 23.0 | 20.5 | 10.7 |
S6ASS8430/328 | 1030 - 1090 | 30.0 | 36.0 | 28.0 | 20.5 | 18.8 |
S6ASS8440/328 | 1030 - 1090 | 40.0 | 36.0 | 28.0 | 20.5 | 28.5 |
S6ASS8450/328 | 1030 - 1090 | 50.0 | 36.0 | 28.0 | 20.5 | 38.9 |
S6ASS8460/328 | 1030 - 1090 | 60.0 | 36.0 | 28.0 | 20.5 | 50.1 |
S6ASS8481/328 | 1030 - 1090 | 80.0 | 36.0 | 28.0 | 20.5 | 69.6 |
