籠式系統機構(Cage Systems)

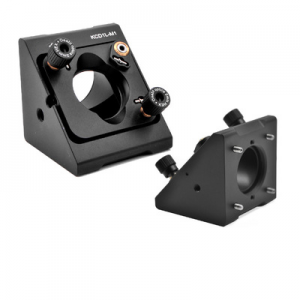

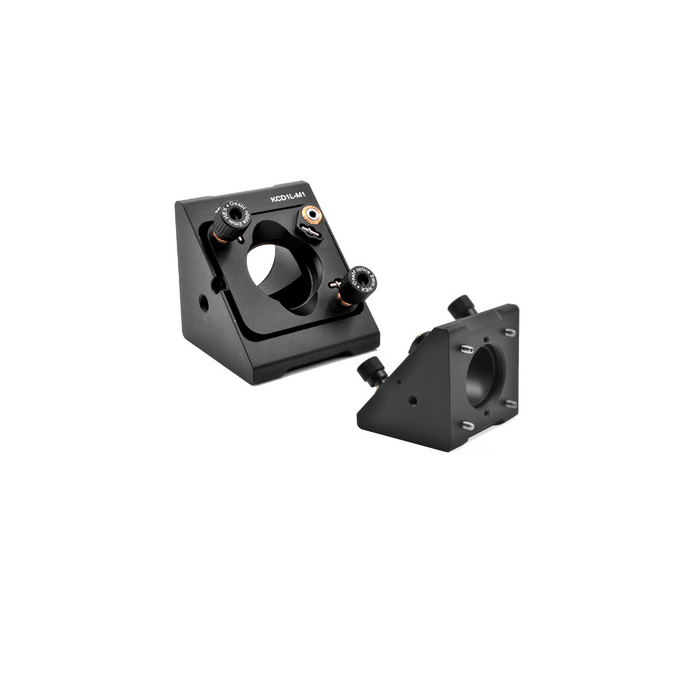

30mm籠式直角調整架

產品說明

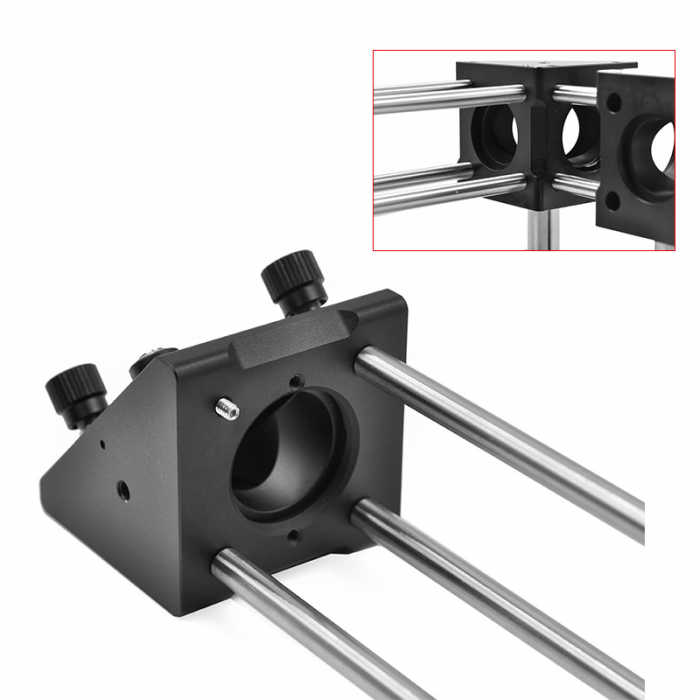

  • KCD1L-M1是用#4-40螺絲固定Ø6mm籠桿,穩定性會比通孔設計更要穩定一些;
  • 底面M4螺孔和頂面M6螺孔用於連接支撐桿;
  • 可相對於光軸45°安裝Ø1英寸(25.4 mm)的反射鏡片;
  • 調節範圍:±4º的俯仰和傾斜調節;
  • 兼容30mm籠式系統和SM1(1.035"-40)螺紋;
  • 透鏡孔SM1螺紋,兼容Ø1英寸套筒;
【#4-40螺紋】KCD1L-M1直角調整架兼容Ø1英寸(25.4mm)的光學元件 , 為透射光提供最大的通光孔徑,並且為操作已安裝的光學元件提供空間。 KCD1L-M1是用#4-40螺絲固定Ø6mm籠桿,穩定性會比KCD1L-M的通孔設計更要穩定一些。

型號 KCD1L-M1
規格 48.6mm*48.6mm
安裝孔直徑 Ø1英寸(25.4mm),端口螺紋:SM1
材質 7075鋁合金
淨重 141g
產品描述 螺紋: #4-40/M4/M6;孔間距: 15*15mm​
