亞諾光電提供各種不同之手動平移台,包含高精密型、高荷重型、大行程、快速移動等不同軸承,應用在X軸/XY軸線性平移台、昇降台、旋轉台、傾斜台、角度調整台,規格種類齊全,能滿組各種不同的需求,並能提供訂製的服務。

軸承種類說明:

鴿尾槽式(Dovetail Groove) :
1. 鴿尾槽+齒輪齒條驅動(Rack and Pinion) :每圈移動量大(約17mm),可以快速移動,但是齒輪齒條間會有間隙,不適合精密定位的應用。
2. 鴿尾槽+精密導螺桿驅動(Leadscrew):每圈移動量較齒輪齒條小(約0.5mm),佔用的體積最小,但是齒輪齒條間仍有間隙,不適合高精密定位的應用。


交叉滾子軸承(Crossed Roller Bearing)

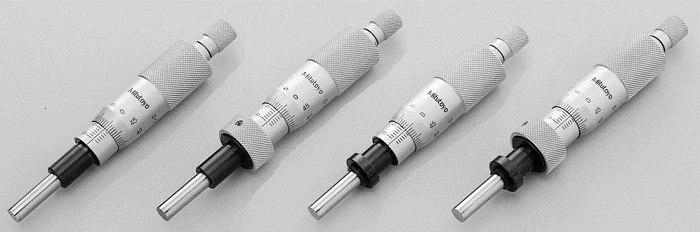

交叉滾子軸承+分厘卡頭(Micrometer):由兩根V形導軌與交叉排列的圓柱滾子組成,彼此緊密的接觸,可承受各方向的負載,以實現精密而平順的直線移動,分厘卡頭每圈移動量0.5或0.25mm,搭配強力彈簧,可以適任在精度0.01mm的應用。


滾珠軸承(Ball Bearing)
滾珠軸承+分厘卡頭(Micrometer):滾珠與軌道成45度四點接觸,能承受更高的負載,實現高精度而順暢的移動,分厘卡頭每圈移動量0.5或0.25mm,搭配不銹鋼平台,剛性最高,可以適任嚴苛的工作環境。
