X軸線性平移台

手動平移台說明

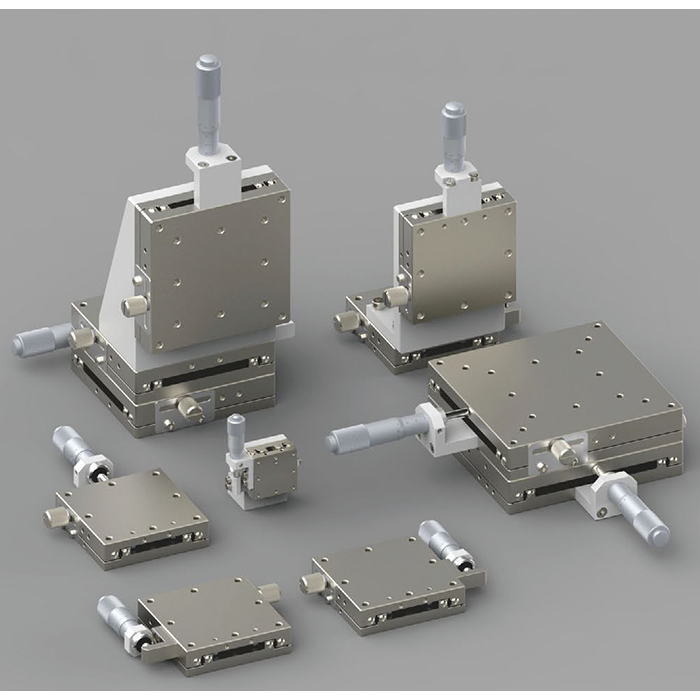

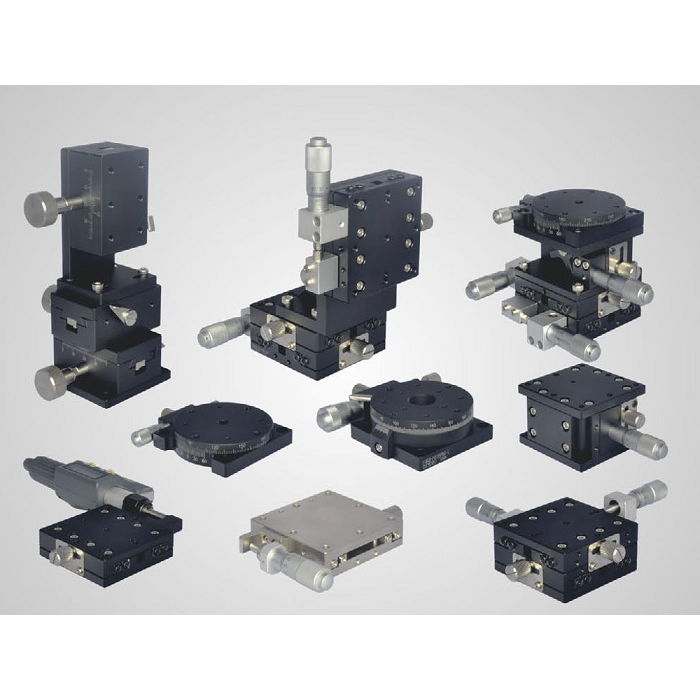

亞諾光電提供各種不同之手動平移台,包含高精密型、高荷重型、大行程、快速移動等不同軸承,應用在X軸/XY軸線性平移台、昇降台、旋轉台、傾斜台、角度調整台,規格種類齊全,能滿組各種不同的需求,並能提供訂製的服務。

軸承種類說明:

一、鳩尾槽式(Dovetail Groove) :

1. 鳩尾槽+齒輪齒條驅動(Rack and Pinion) :每圈移動量大(約17mm),可以快速移動,但是齒輪齒條間會有間隙,不適合精密定位的應用。
2. 鳩尾槽+精密導螺桿驅動(Leadscrew):每圈移動量較齒輪齒條小(約0.5mm),佔用的體積最小,但是齒輪齒條間仍有間隙,不適合高精密定位的應用。


二、交叉滾柱軸承(Crossed Roller Bearing)

交叉滾柱軸承+分厘卡頭(Micrometer):由兩根V形導軌與交叉排列的圓柱滾子組成,彼此緊密的接觸,可承受各方向的負載,以實現精密而平順的直線移動,分厘卡頭每圈移動量0.5或0.25mm,搭配強力彈簧,可以適任在精度0.01mm的應用。


三、滾珠軸承(Ball Bearing)

滾珠軸承+分厘卡頭(Micrometer):滾珠與軌道成45度四點接觸,能承受更高的負載,實現高精度而順暢的移動,分厘卡頭每圈移動量0.5或0.25mm,搭配不銹鋼平台,剛性最高,可以適任嚴苛的工作環境。

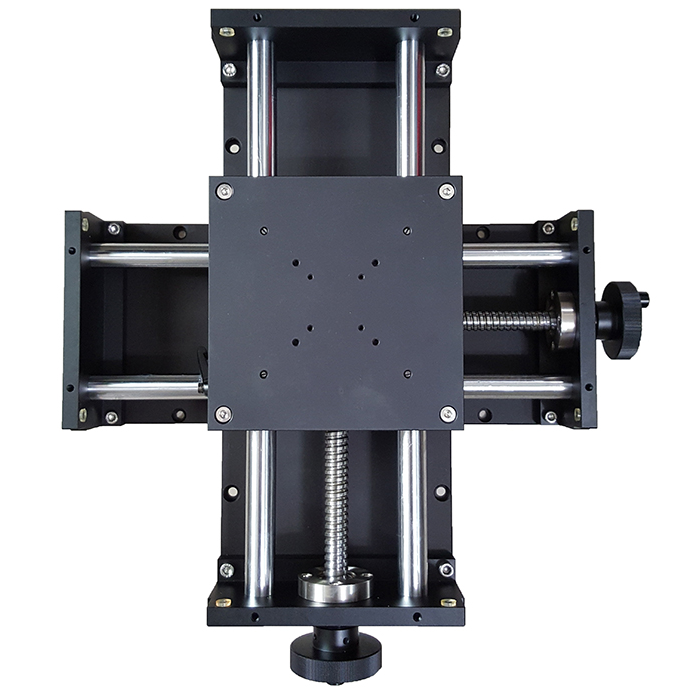

四、線性軸承(Linear Bearing)

搭配剛性高的導桿可達到高荷重、高精度、長行程的直線運動需求。



推進方式說明:

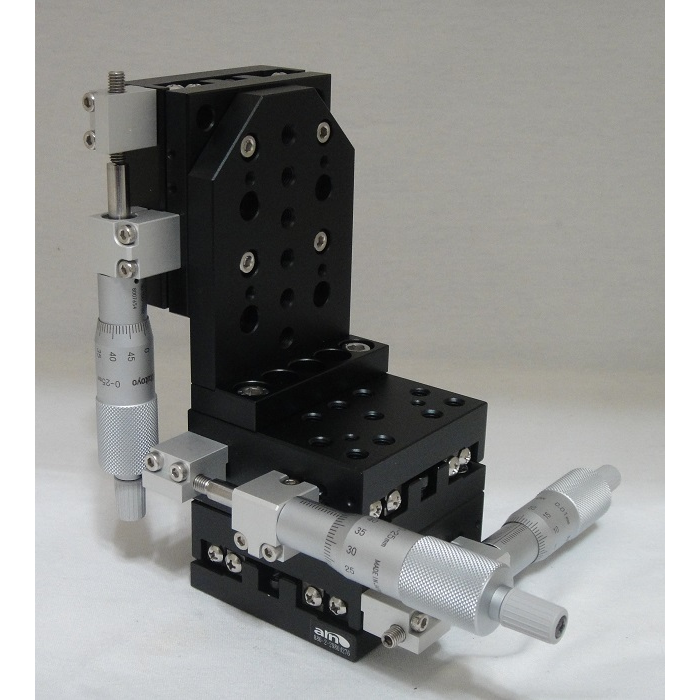

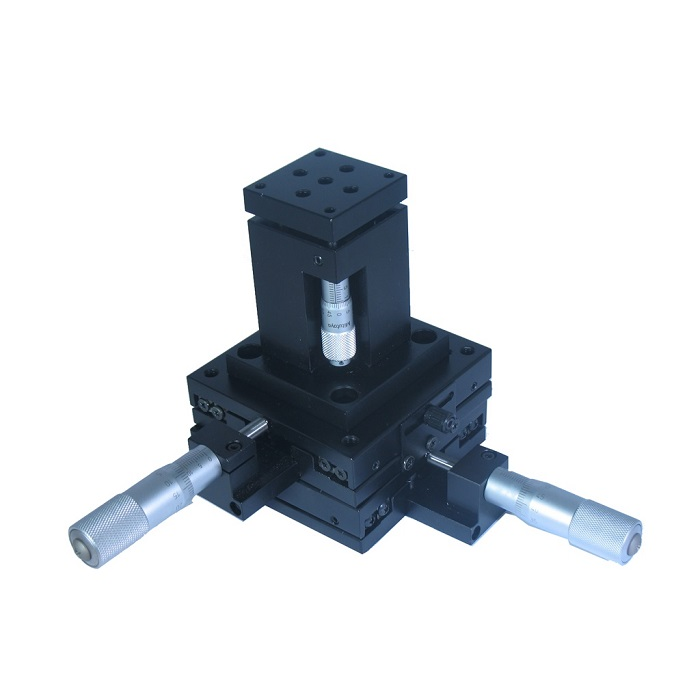

一、分厘卡頭(Micrometer)


可以依空間配置的需求安裝在中間或左/右側邊,一般轉一圈的位移量為0.5mm,上面的刻度最小讀值是0.01mm,高精度的有轉一圈位移量0.25mm,數位式的最小讀值可以到0.001mm。

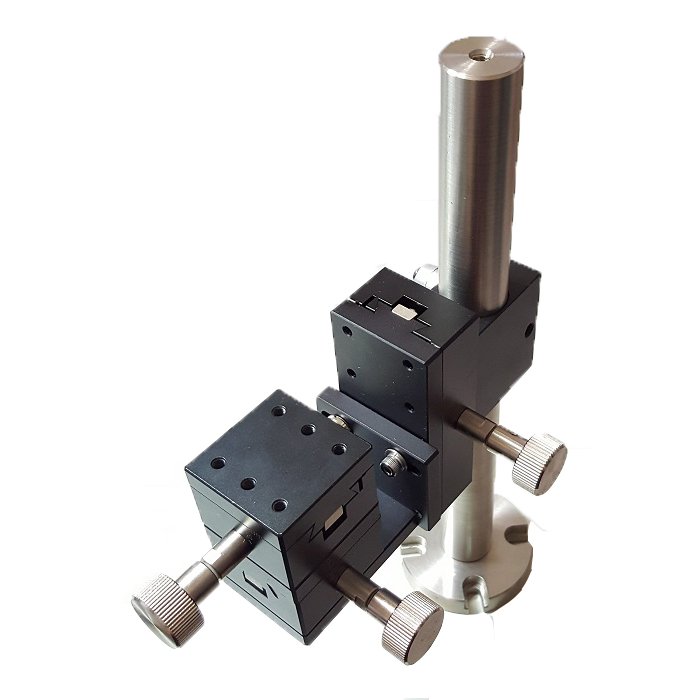

二、精密微調螺絲(Fine-pitch Screw)
依精度有分轉一圈位移量0.5mm或0.25mm兩種,可以降低成本與節省空間。

三、線性導螺桿(Lead Screw)
轉一圈的位移量為1mm以上,適合快速位移的平移台應用,因為機構之間會有背細(Backlash),不適合在高精密定位的應用。

四、齒輪與齒條(Gear & Rack)
適合長行程且需快速位移的平移台應用,因為機構之間會有背細(Backlash),不適合在高精密定位的應用。
