OMHPK系列開口型精密微調鏡架(止付螺絲固定)

1 / 1
我要詢價
開口式止付螺絲固定高穩定精密微調鏡架
  • 開口設計，加大通光口徑，適合搭配分光鏡的應用
  • 微調軸：2/3軸
  • 微調機構：M6-0.25微調螺絲

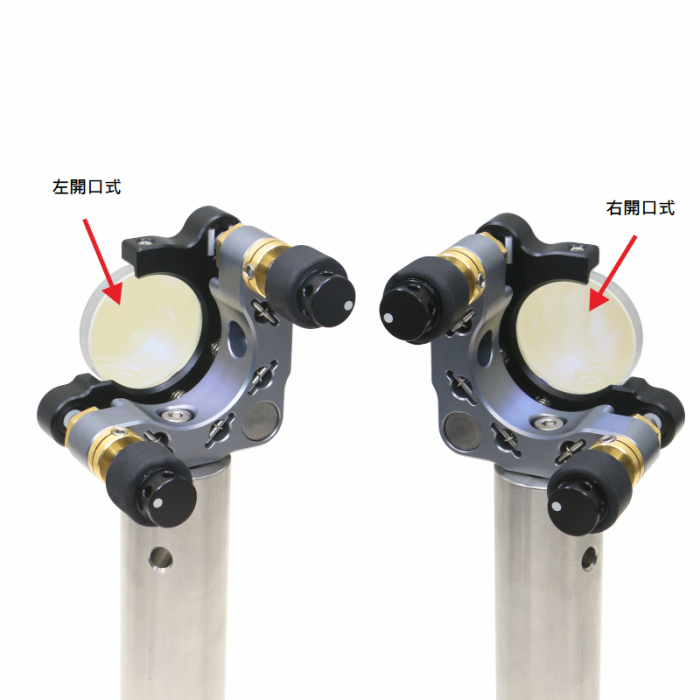

  • 開口方向：L：左方開口 / R：右方開口
  • 安裝鏡片尺寸：Ø/20/25.4/30/38.1/50.8/76.2/101.6 mm
  • 三點支撐，達到更穩定的固定效果
  • 材質：鋁合金，黑色陽極處理

2軸微調系列：
型號 鏡片尺寸
(mm)		 鏡片厚度
(mm)		 開口方向
OMHPK-20-2L Ø20 6 左方開口
OMHPK-20-2R Ø20 右方開口
OMHPK-1-2L Ø25.4 左方開口
OMHPK-1-2R Ø25.4 右方開口
OMHPK-30-2L Ø30 左方開口
OMHPK-30-2R Ø30 右方開口
OMHPK-1.5-2L Ø38.1 8 左方開口
OMHPK-1.5-2R Ø38.1 右方開口
OMHPK-2-2L Ø50.8 10 左方開口
OMHPK-2-2R Ø50.8 右方開口
OMHPK-3-2L Ø76.2 13 左方開口
OMHPK-3-2R Ø76.2 右方開口
OMHPK-4-2L Ø101.6 16 左方開口
OMHPK-4-2R Ø101.6 右方開口


3軸微調系列：
型號 鏡片尺寸
(mm)		 鏡片厚度
(mm)		 鏡片安裝方式
OMHPK-20-3L Ø20 6 左方開口
OMHPK-20-3R Ø20 右方開口
OMHPK-1-3L Ø25.4 左方開口
OMHPK-1-3R Ø25.4 右方開口
OMHPK-30-3L Ø30 左方開口
OMHPK-30-3R Ø30 右方開口
OMHPK-1.5-3L Ø38.1 8 左方開口
OMHPK-1.5-3R Ø38.1 右方開口
OMHPK-2-3L Ø50.8 10 左方開口
OMHPK-2-3R Ø50.8 右方開口
OMHPK-3-3L Ø76.2 13 左方開口
OMHPK-3-3R Ø76.2 右方開口
OMHPK-4-3L Ø101.6 16 左方開口
OMHPK-4-3R Ø101.6 右方開口
