產品說明

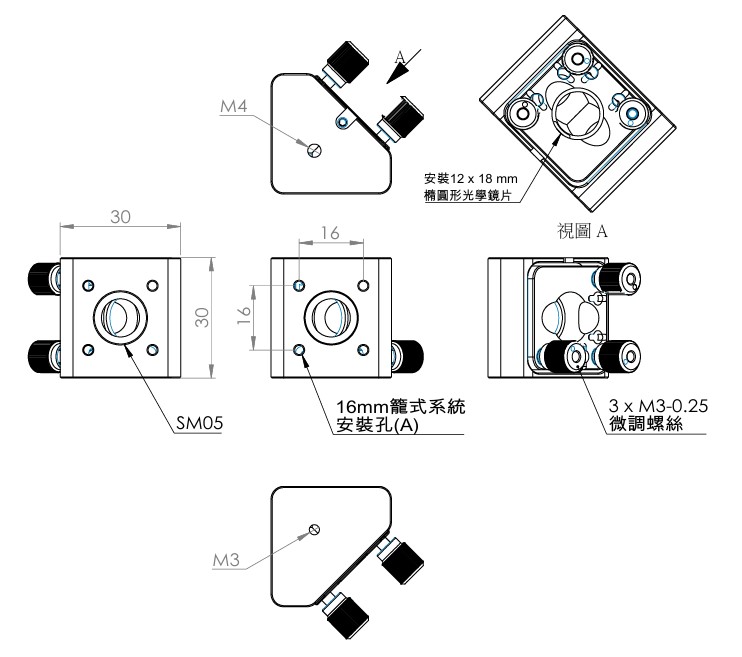

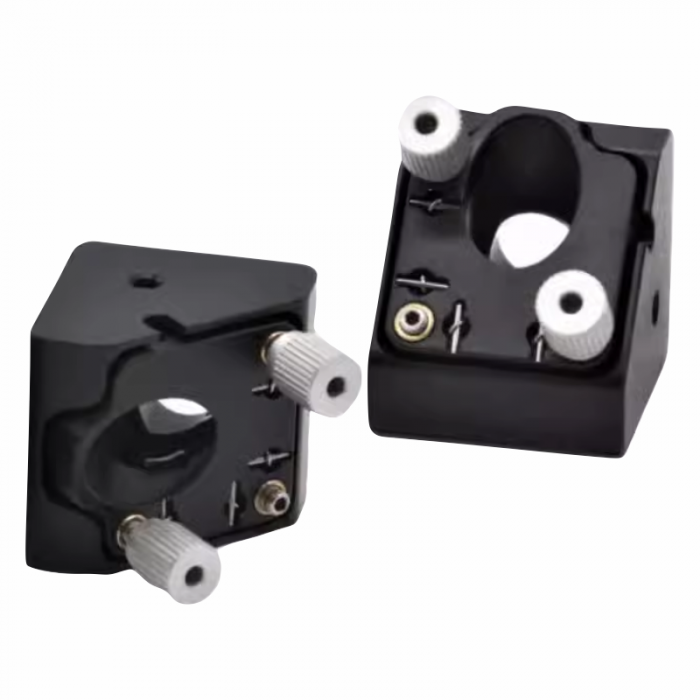

16 mm同軸系統直角反射鏡架適用於45°安裝尺寸12x18mm的橢圓形反射鏡，橢圓形鏡片相較於圓形鏡片有較大的通光口徑。
入射和出射端面均附有一個SM05螺紋孔，相容於SM05鏡筒，側邊膠頭螺絲固定，入射端面和出射端面相互垂直。
斜面帶三個M3-0.25微調螺絲，可微調±3º俯仰和偏擺角度，三軸同時微調可以有±1 mm線性位移，補償光束偏移。
- 適用於16mm籠式系統
- 適用12 x 18 mm橢圓光學鏡片
- 籠桿安裝螺紋有三種：公制M3、英制#4-40、4mm通孔
- 附SM05螺紋孔
- 整體鋁合金製造，表面黑色陽極氧化
| 型號 | 16mm籠式系統安裝孔 |
| CG16-KBE05-M3 | 公制M3螺紋 |
| CG16-KBE05-4 | 英制#4-40螺紋 |
| CG16-KBE05-D4 | Ø 4mm 通孔 |
